本設計所要解決的技術問題是提供一種操作方便的保險櫃電磁離合器開關執行機構。
本設計解決了上述技術問題采用的技術方案如下所述：
一個保險櫃電磁離合器開關門執行機構，包括電磁離合器、穿越電磁離合器的中心的轉軸和設在軸頭上的手輪以及偏心設在電磁離合器外殼端面上的撥銷，其特征在于設有鎖舌的導闆呈U型，兩頭都設有導向槽，并至少有一個導向槽的長度等于鎖舌的行程：轉軸經U型導闆兩頭所設導向槽和電磁離合器的中心将二者穿設在其上：所述的導向槽的中心垂直向下延伸一套撥銷的豎槽，兩者連在一起呈T字形孔；電磁離合器外殼的側面與擋塊之間設有穩定彈簧。
該設計較現有技術具有下列有益效果：
由于本設計所述的U型導闆上套撥銷和轉軸的孔呈T字形，且所述的導向槽至少有一個長度等于鎖舌的行程，所以手輪的轉到開門或關門位置時就無法繼續旋轉。因此本設計所述的技術解決方案較現有技術具有操作方便，手感好的突出優點。另外，所述的導向的兩頭都套在轉軸上，因此導闆左右平移平穩。
附圖說明：

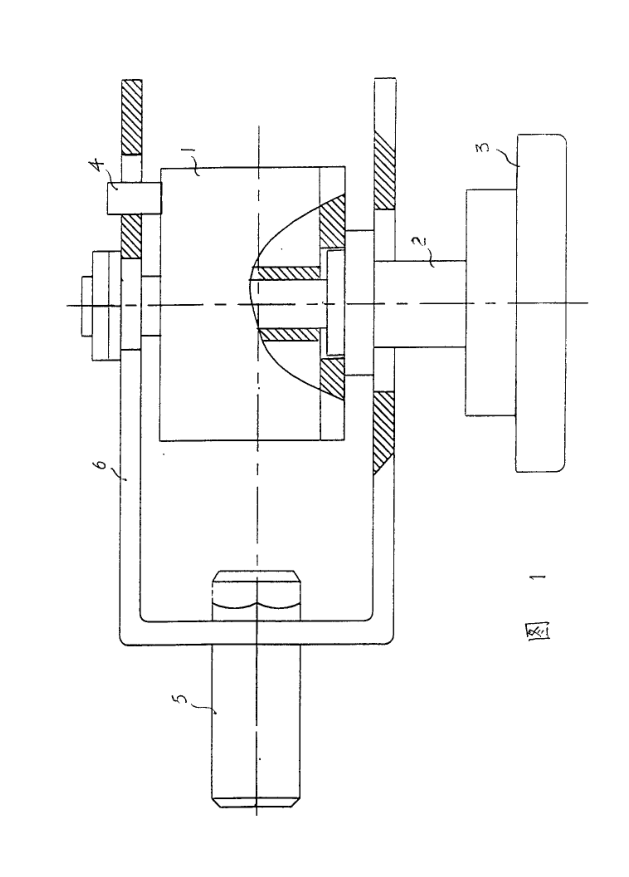

圖1爲本項設計的一個具體實施例的結構示意圖;

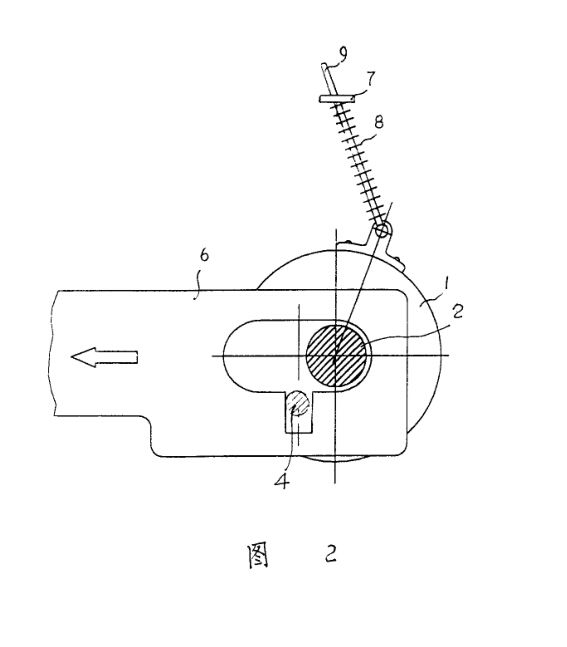

圖2和圖3爲圖1的A向視圖，其中圖2顯示出鎖門狀态，圖3顯示出鎖被解開的狀态。
具體實施方式：
參見圖1，爲了使本設計的導闆6更穩定地 保持在鎖門和解開兩個狀态，避免穩定彈簧在電磁離合器轉動過程失穩，本設計的一個重要附加技術特征在于電磁離合器1的外殼上鉸接一導杆9，擋塊7上設有導向孔，導杆9的另一頭從該導向孔中穿越擋塊7，所述的穩定彈簧8套設在導杆8上，其兩頭分别抵在電磁離合器1的外殼和擋塊7上。
參見圖1，導闆6呈U型，電磁離合器1卡在其中，電磁離合器1和導闆6穿設在轉軸2上；導闆6兩頭設有穿設轉軸2的導向槽呈平鍵槽形，且長度等于或略大于鎖舌5的行程1至2毫米；電磁離合器1上沒有撥銷一頭的U形導闆上所設的導向槽的中心垂直向下延伸一套撥銷4的豎銷，橫槽和豎槽連在一起呈T字形孔；解鎖時（圖2所示狀态），逆時針轉動（手輪3順時針轉動),撥銷4帶動導闆6連同鎖舌5向右平移到頭，鎖即被解開;反之逆時針轉不動手輪3時，門即被鎖閉，參見圖2或圖3，電磁離合器1軸心線的正上方設有固定于門扇上的擋塊7，電磁離合器1外殼的側面與擋塊7之間設有穩定彈簧8.無論導闆6平移到左端（鎖門狀态），還是平移到右端（鎖被解開狀态），穩定彈簧8的彈力總是切向作用于電磁離合器的外殼，通過撥銷4繼續左推或右推導闆6，從而保證導闆6穩定處于左和右兩個位置。
